地球質心與形狀極是描述和度量地球自轉運動的大地測量基準，地球形狀極隨時間變化（以下稱“形狀極移”）表征了地球內部質量調整（負荷變化）導致的地球慣性張量變化，是地球自轉運動的負荷變化激發角動量［1］。地球內部負荷變化與物質運動是地球物理激發的兩種形式，具有相關聯的頻率和相位特征。通過對比大地測量信號和地球物理流體數據推算的激發函數，檢測、模擬和研究地球物理激發角動量在海陸氣及地球各圈層間的交換與耦合過程，探索地球自轉激發動力學機制，是地球自轉動力學研究的重要技術途徑［2］。

地球自轉運動方程在以平均形狀軸為主軸的地固參考系中表達，目前國際上由空間大地測量技術測定的地球自轉極移，是以國際地球自轉與參考系統服務IERS參考極（國際地球參考系ITRS地極）為基準，然而研究顯示，IERS參考極已偏離最近20年的平均形狀極超過30 m［3］。地球內部負荷變化和物質運動無法準確測量，導致由地球物理流體數據推算的激發函數存在不確定性，制約了地球自轉動力學機制的深入研究，若能直接精準測量地球物理激發函數，無疑具有重大科學意義。地球自轉運動與形狀極移分別表征地球系統的運動學狀態和力學平衡形狀隨時間變化的行為，都是客觀存在的自然現象，兩者都會引起地球空間各種大地測量要素隨時間變化，因此多種大地測量技術協同，具備地球形狀極和自轉動力學參數聯動的監測能力。

本文依據物理大地測量學原理，提出幾何物理大地測量協同的地固參考系定位定向理論和方法，進而通過統一大地測量和地球自轉運動的地固參考系基準，解析各種大地測量要素的地球形狀極變化與自轉運動效應，從而發展空間幾何物理大地測量協同的地球質心、形狀極與多種自轉動力學參數聯動的監測方法，以改善地球自轉動力學約束條件，為揭示地球自轉激發動力學機制與地球各圈層相互作用，營造更為科學的試驗條件和監測環境。

1　地球形狀極精密定位與自轉激發動力學

1.1　地球參考系中自轉軸與形狀軸及其表達

在以平均形狀軸為主軸的地固參考系Oxyz中，地球的瞬時自轉軸Ω（t）和瞬時形狀軸T（t）可表示為

(1)

式中，ω、μ分別為自轉角速度和瞬時形狀軸的模；（m1，m2，1+m3）、（μ1，μ2，1+μ3）分別為Oxyz中自轉軸和形狀軸的方向余弦；（m1，m2，m3）為地球自轉參數（Earth rotation parameter，ERP）。

地球自轉極（m1，m2）和形狀極（μ1，μ2）也可在平面極坐標系中表達。坐標系的原點為平均形狀極U，m1、μ1指向Oxyz中的x軸方向，m2、μ2指向Oxyz的－y軸方向。自轉極和形狀極在Oxyz中坐標分別為（xrtp，yrtp，b）和（xsfp，ysfp，b），則有

(2)

1.2　地球定位定向與形狀極移監測的物理大地測量學理論

在任意定位定向的地固參考系Oxyz中，地球外部引力位V（r，θ，λ）都可用球諧級數表示為

(3)

式中，GM為地心引力常數；a為地球長半軸；為n階m次規格化位系數；為n階m次規格化勒讓德函數；為n階m次規格化面球函數。

式（3）等號右邊由4項構成，分別是零階項（n=0）、一階項（n=1）、二階項（n=2）和階數大于2的項（n>2）。而位系數按定義可直接表達為地球內部密度分布的積分形式

(4)

式中，R為地球平均半徑；M為地球總質量。

將球坐標變換為空間直角坐標，由式（4）得

(5)

(6)

式中，。用三階對稱矩陣I3×3表示地球在其質心O的轉動慣量，稱為地球慣性矩陣，根據物理學定義，它在Oxyz中的各元素分別為

(7)

(8)

比較式（5）—式（8），可得慣性矩陣元素與二階位系數之間的解析關系為

(9)

(10)

考察引力位球諧展開式（3）。當n=1時，m=0，1，有

(11)

式中，（xcm，ycm，zcm）為Oxyz中地球質心的三維坐標［4］。

當n=2時，m=0，1，2。令地球內部流動點在Oxyz中的坐標為（x，y，z），將Oxyz轉換為主慣性軸參考系Ox′y′z′后，流動點坐標變?yōu)椋▁′，y′，z′），因此

(12)

式中，R1（·）、R2（·）分別為繞x軸和y軸的基本旋轉矩陣。

主慣性軸參考系Ox′y′z′中，地球的慣性矩陣I′為對角陣，非對角線元素等于零，因此有

(13)

聯合式（5）和式（6），得

(14)

將式（14）代入式（13），得

(15)

同理，可得

(16)

聯合式（15）和式（16），可得

(17)

最后，將式（17）代入式（2），可得由二階位系數確定形狀極坐標的公式為

(18)

地球外部引力位V是自然客觀的物理量，其數值與Oxyz定位定向的選擇無關。在任意定位定向的地固參考系中，構造以球面坐標（θ，λ）為自變量的面球函數基{Ynm（θ，λ）}，將引力位V表達為面球函數基的泛函級數式（3）。改變地固參考系定位定向后，整個面諧函數基取值也會隨之改變。要保持引力位值不變，位系數必然要隨面球函數基{Ynm（θ，λ）}的不同取值而改變。

可見，式（11）是由一階位系數實測值測定地球質心坐標（xcm，ycm，zcm）的公式；式（18）為由二階位系數實測值測定形狀極坐標（xsfp，ysfp）的公式。

將表1中EGM2008模型的二階位系數代入式（18）得xsfp=4.698－0.632=4.066 m，ysfp=－31.482－0.094=－31.576 m。注意到EGM2008的二階位系數為全球衛星激光測距（SLR）網多顆衛星10余年觀測數據在ITRS中的平均綜合解，本文因此測得平均形狀極在ITRS中的坐標為（4.066，－31.576，b）m。這表明，IERS參考極偏離該平均形狀極已超過了30 m。

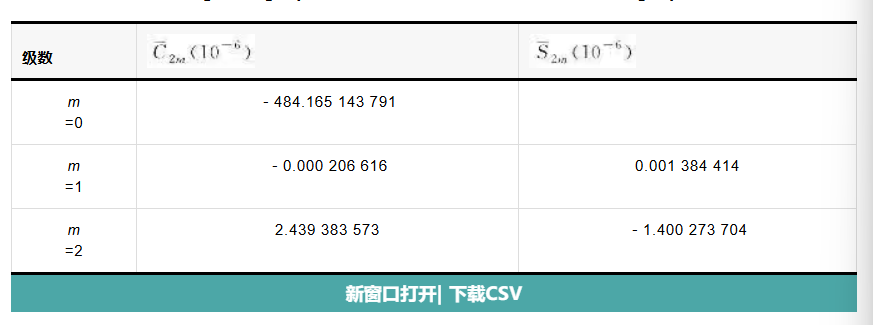

表1   EGM2008地球重力位模型的二階位系數值

Tab. 1  The degree-2 geopotential coefficients of the EGM2008 geopotential model

對式（18）兩邊進行時間差分，考慮位于分母，且一般情況下的時間變化，可令為常數，從而

(19)

式中，兩個等式的右邊，第1項是主項，第2項約為第一項的1‰，忽略第2項，有

(20)

可見，形狀極移的主要貢獻是二階一次位系數變化。

地球慣性矩陣I的對角線之和是不變的常數，由此可得

(21)

對式（9）兩邊差分，顧及式（20）和式（21）得

(22)

1.3　地固參考系中形變地球自轉激發動力學

在地固參考系Oxyz中，地球自轉的角動量方程為［5］

(23)

式中，L（t）為作用于地球的內外力矩。角動量H（t）可寫成兩部分之和：①地球內部質量調整引起地球慣性張量I（t）改變所產生的角動量變化；②地球內部物質運動引起的相對角動量h（t）變化。即

(24)

地球表層大氣、海洋、地表水與內部圈層等負荷變化，激發地球形變，引起地球慣性張量I（t）隨時間變化，為地球負荷變化激發；同時地球內部物質相對地固參考系運動，引起角動量h（t）隨時間變化，為地球物質運動激發。因此，對于一般形變地球

(25)

式中，A為赤道慣性矩；C為極慣性矩。

將式（25）代入式（24），再代入式（23）得

(26)

式中，εijk為交變張量。當i、j、k正序排列時，εijk=1；當i、j、k逆序排列時，εijk=－1；當i、j、k中任意兩個指標值相同時，εijk=0。

式（26）是地固參考系中形變地球自轉的歐拉-劉維爾方程。為方便研究地球自轉變化的地球物理激發機制，通常令內外力矩等于零，即Li=0，將式（1）代入式（26），可得無受迫的形變地球自轉運動方程為

(27)

式中，ψ1、ψ2、ψ3分別為地球物理激發函數，其量綱與（m1，m2，m3）、（μ1，μ2，μ3）完全相同，是歸一化的角動量；忽略內外力矩后，σr不再是嚴格意義上的歐拉角頻率（C－A）/A。

根據式（26），可將地球物理激發函數表達為

(28)

(29)

式中，為負荷變化激發函數；為物質運動激發函數。

將式（22）代入式（28），得由實測二階位系數確定的負荷變化激發函數為

(30)

1.4　地球定位定向的空間大地測量協同監測方法

由物理大地測量學可知，式（11）—式（13）成立的必要條件是，地球質心坐標、形狀極坐標和面球函數基同屬于某個唯一不變的地固參考系。下面簡要介紹在任意定位定向的地固參考系中空間幾何物理大地測量協同的瞬時地球質心與形狀極定位技術流程。

（1）選擇全球適當分布的衛星地面觀測站，組成地固參考系Oxyz框架網（或參考系基準網），由空間大地測量觀測數據，采用無旋轉無平移基準幾何約束（維持Oxyz唯一性），解算這些站點在Oxyz中歷元tk的三維坐標，以將面球函數基表達于Oxyz中。

（2）綜合多顆衛星觀測數據，由衛星觀測站在歷元時的坐標解（傳遞Oxyz），按動力學方法，解算Oxyz中歷元一階和二階位系數。

（3）將一、二階位系數解代入式（11）和式（18），求得歷元tk地球質心與形狀極在Oxyz中的坐標和。

由參考系基準網、地球質心和形狀極的坐標解時間序列，分別計算基準網點坐標的平均值、平地球質心坐標和平形狀極坐標，并進行如下坐標參考系轉換

(31)

式中，i=1，2，…，M，M為基準網點數。

經式（31）坐標參考系轉換后，參考系基準網新的平均坐標集實現了地固參考系的定位定向，原點位于平地球質心，z軸指向平形狀極。

本節給出的方法既能精密測定地球質心變化與形狀極移時間序列，也能將當前地固參考系定位定向到指定時間段內的平質心和平形狀極。在重新定位定向后的地固坐標參考中，地球自轉極移等于瞬時自轉極與該平均形狀極的坐標差，平均形狀軸就是地球自轉極移的大地測量基準。因此，地球自轉極移本質上也是地面坐標參考框架的產品，而不直接影響地固參考系的定向和地面坐標參考框架的實現和維持。

考察整個技術流程可知，該方法不依賴地球動力學協議或地球自轉運動，完全獨立由大地測量學理論，科學自洽地實現地球參考系。

2　地球形狀極移的自轉形變效應

2.1　地球形狀極移的自轉形變效應原理及計算

地球自轉變化會伴隨離心力位變化，而離心力位變化激發固體地球形變，引起地球內部質量調整，產生附加位。根據狄利克雷（Dirichlet）原理，二階重力位的自轉形變效應，等于自轉離心力位及其在二階體潮勒夫數作用下的附加位之和。

在以平均形狀軸U為z軸的地固坐標系中，自轉離心力位Ψ（r，θ，λ）可表達為

(32)

將瞬時自轉角速度Ω代入式（32），記，得

(33)

式中，右邊第1項ω2r2/3在地球各點產生一個完全對稱的徑向變化；第2項不隨時間變化，可認為是長期作用于固體地球的永久效應；其余各項則是由于地球自轉變化引起的周期性變化。第1項對自轉極移沒有貢獻，直接去掉后得

(34)

離心力位變化激發的附加位，分別由相應階次體潮勒夫數作用于式（34）各項后產生

(35)

式中，k0為長期勒夫數；k20、k21分別為長周期和周日勒夫數。

此外，由引力位球諧展開式，可得二階引力位為

(36)

Dirichlet原理假設自轉變化產生的重力位變化ΔU=Ψ+Ψa，等于二階引力位變化ΔV2，記m=m1+im2，因此由式（34）—式（36），可得

(37)

(38)

式（37）中第一式，是物理大地測量方法測定長期勒夫數的算法公式。將EGM2008模型的值代入，得

(39)

式（37）第二式表達自轉速率變化引起的二階帶諧位系數變化，式（38）表達地球形狀極移的自轉形變效應。

將式（38）代入式（20），可得地球形狀極移的自轉形變效應算法公式為

(40)

值得注意的是，式（20）中的形狀極移（Δμ1，Δμ2）和自轉極移（m1，m2）都是以唯一的地固坐標參考系的參考極（如IERS參考極）為基準度量的，式（40）等號右邊的負號表示自轉極繞參考極運動與形狀極繞參考極運動的方向相反。

2.2　實測形狀極移與自轉極移的對比分析

從IERS地球定向產品EOPC04中提取2015年1月—2022年12月自轉極移時間序列，轉換為ITRS自轉極坐標變化時間序列；同時，由美國得克薩斯大學空間研究中心SLR二階一次位系數變化時間序列產品，計算2015年1月—2022年12月形狀極坐標變化時間序列。移去8年平均值后，一起繪制自轉極坐標變化和形狀極坐標變化（單位為m）時間序列曲線，如圖1所示。

圖1   2015年至2022年IERS實測自轉極坐標和SLR實測形狀極坐標

Fig. 1   Earth's rotation polar coordinates form IERS and figure polar coordinates using SLR from 2015 to 2022

圖1的實測結果顯示，自轉極移振幅一般是形狀極移振幅的數倍以上，形狀極移與地球負荷變化一樣，頻譜分布廣泛，形狀極移時間序列曲線因此相當復雜，而自轉極移信號長周期和超長周期占優，時序曲線簡單，自轉極繞平均形狀極U（圖1中原點）近似圓形旋轉。

3　形狀極與自轉動力學參數協同監測方法

地球質心變化、形狀極移與自轉極移都是客觀存在的自然現象，都會引起地球空間各種大地測量要素隨時間變化。研究這些大地測量要素的形變效應，是聯合多種大地測量，建立地球質心、形狀極與多種自轉動力學參數協同監測模型的理論基礎。

3.1　大地測量要素的地球自轉極移形變效應

地球空間中任何大地測量要素都存在自轉極移形變效應。顧及，可得外部重力位的自轉極移形變效應（衛星軌道攝動位）的算法公式為

(41)

式中，eiλ=cosλ+i sinλ；m*=m1－im2為自轉極移m的復共軛。

同理，地面重力的自轉極移形變效應算法公式為

(42)

地面站點位移自轉極移形變效應算法公式為

(43)

(44)

(45)

自轉極移形變效應計算結果取上述算法公式右邊復數結果的實部。

3.2　大地測量要素的地球形狀極移形變效應

地球負荷變化及其激發的形狀極移，與各種大地測量要素的形狀極移效應，都具有相同的頻率和相位特征。令n=2，m=1，可得外部重力位的形狀極移形變效應（衛星軌道攝動位）公式為

(46)

地面重力的形狀極移效應計算公式為

(47)

式中，、分別為二階位和徑向負荷勒夫數。

地面站點位移的形狀極移效應計算公式為

(48)

(49)

(50)

式中，為二階水平負荷勒夫數。

3.3　自轉極移效應與形狀極移效應對比分析

由美國得克薩斯大學空間研究中心SLR二階一次位系數變化時序，按式（19）計算ITRS中形狀極坐標變化（Δxsfp，Δysfp）時序，同時用IERS地球定向產品EOPC04，將自轉極移按式（2）轉換為ITRS中自轉極坐標變化（Δxrtp，Δyrtp）。時間跨度為2014年1月—2024年12月，分別移去11年平均值后一起繪制時序曲線，以顯示形狀極移和自轉極移的聯動特性，如圖2所示，單位為m。

圖2   實測地球形狀極移時序與實測自轉極移時序?qū)Ρ?br/>

Fig. 2   Comparison of time series between Earth's figure polar shift and rotation polar shift

取，，，，b=6 356 751.655 m，由形狀極移時間序列，按式（46）—式（51），計算地面點P（10.50°E，32.0°N，72 m H）處，大地水準面、地面重力和地面位移的形狀極移效應時間序列。取周日體潮勒夫數k21=0.307 7+0.003 6i，h21=0.620 7，l21=0.083 6，由自轉極移時間序列，按式（41）—式（45），計算該點處相同大地測量要素的自轉極移效應時間序列。將全部形變效應時序曲線一起繪制，以顯示大地水準面、地面重力和地面位移的形狀極移效應和自轉極移效應的聯動特性。如圖3和圖4所示，圖3中大地水準面的形狀極移效應與自轉極移效應的單位為mm，地面重力的形狀極移效應與自轉極移效應的單位為μGal，圖4中地面東向位移的形狀極移效應與自轉極移效應的單位為mm。

圖3   大地水準面與地面重力的形狀極移效應時序與自轉極移效應時序?qū)Ρ?br/>

Fig. 3   Comparison of time series between Earth's figure polar shift and rotation polar shift effects on geoid and terrestrial gravity

圖4   地面位移的形狀極移效應與自轉極移效應時序?qū)Ρ?br/>

Fig. 4   Comparison of time series between Earth's figure polar shift and rotation polar shift effects on terrestrial displacement

地面重力的自轉極移效應一般是其形狀極移效應的十倍，因此，地面重力觀測可用于監測自轉極移，但不宜用于監測形狀極移。由圖4可知，自轉極移對地面站點水平位移較小，且構造運動影響一般難以有效分離。自轉極移、形狀極移對垂線偏差或水平梯度等水平大地測量要素的影響也很小。水平大地測量監測量因此一般不宜用于監測自轉極移和形狀極移。

3.4　形狀極移與自轉極移協同監測算法

嚴格統一于某一不變的地固參考系（如ITRS）中的多種大地測量技術，可實現地球質心、形狀極與多種自轉動力學參數的協同監測。不失一般性，令待監測的自轉動力學參數Y由一、二階位系數變化、地球自轉參數（m1，m2，m3）與其他參數β構成

(51)

3.4.1　基于大地測量要素形變效應觀測模型

3.4.1.1　大地測量衛星軌道攝動觀測模型

圖3顯示，大地測量衛星對超低階位系數，尤其是對地球自轉極移比較敏感，這些衛星的SLR或GNSS觀測可用于協同監測一、二階位系數變化和自轉極移。以這些衛星的引力位攝動為觀測量，可構成如下的參數化觀測模型

(52)

式中，m*=m1－im2為自轉極移m的復共軛。

3.4.1.2　全球ITRF核心站徑向位移觀測模型

以能有效分離或抑制非負荷垂直形變?yōu)樵瓌t，從國際地面參考框架ITRF核心站中選擇徑向位移年變化精度不低于1 mm/a站點，可構建站點徑向位移參數化觀測模型

(53)

地球質心變化（n=1）本質上是地球內部質量調整產生的負荷形變效應，影響地球空間所有幾何物理大地測量要素，不宜理解為地固參考系原點的幾何平移。而地固參考系原點采用1.4節無平移基準幾何約束維持，與地球負荷調整激發的地球質心變化或其形變效應均沒有直接關系。

3.4.1.3　全球超導重力固體潮站觀測模型

圖2顯示，1 μGal精度水平的地面重力變化可有效捕獲地球自轉極移信號，然而地面重力變化信號中地球質心效應和形狀極移效應微弱。若以全球超導重力站重力變化為觀測量，可構成以自轉極移為參數的觀測模型

(54)

3.4.2　地球自轉參數的VLBI運動學觀測模型

地球自轉參數運動學觀測方程，可通過線性化地心天球參考系GCRS與ITRS轉換矩陣導出。設已知歲差章動模型，可得以mi（i=1，2，3）為參數的甚長基線干涉（VLBI）參數化觀測模型［6］

(55)

式中，v為ITRF坐標x的改正數；N0為常數項，由已知歲差章動模型和站點分別在地心天球參考框架GCRF和ITRF中的坐標X、x計算。

采用無平移無旋轉基準幾何約束（維持ITRS唯一性），由空間大地測量數據，解算國際VLBI網站點在歷元tj時刻的ITRF坐標xj；用VLBI技術測定這些站點在歷元tj時刻的GCRF坐標Xj；由同步歷元的ITRF坐標xj和GCRF坐標Xj，按式（55）構成參數化觀測模型。

3.4.3　多種觀測系統深度融合法參數估計方案

上述多種參數化觀測模型，協方差結構差異明顯，采用一般統計優化組合很難獲得穩定估計。這里推薦一種通過歸一化不同組協方差結構的深度融合法參數估計方案。如，可將大地測量衛星按GNSS星座、高軌SLR、中軌SLR、低軌SLR、星載GNSS、Lageos系列分成6組，將ITRF核心站徑向位移、全球超導重力觀測、VLBI運動學觀測獨立成組，共9組（S=9），分別按最小二乘法構建法方程，進而進行規范化組合，得到組合后的法方程

(56)

式中，為第s組法方程系數陣對角線第i（≤Ms）個非零元素，Ms為第s組法方程系數陣對角線的非零元素個數；ws為第s組的權，用于區別不同組的觀測質量；Qs為第s組法方程系數陣對角線非零元素的均方根。

組合參數δs=Qs/ws，將觀測系統模型（協方差陣）與觀測質量ws對組合參數δs的影響完全分離，使得協同監測性質與觀測質量無關，融合過程不受觀測類型和觀測系統結構差異的影響，組合后的法方程一般無須迭代解算。

地球形狀極移監測基于地球負荷形變理論，采用物理大地測量參數化觀測模型式（46）—式（48），而地球自轉參數監測采用了3種方案：①動力衛星大地測量方法，采用基于Dirichlet原理的自轉形變動力學參數化觀測模型。②以地面參考框架核心站和超導重力站連續觀測時間序列為觀測量，參數化觀測模型的性質與①相同。③VLBI運動學參數化觀測模型。組合后，就可通過不同性質的參數化觀測模型，精確分離形狀極移與自轉極移，并通過融合VLBI運動學約束，提高自轉參數的動力學監測能力。

4　基于多參數聯動時序的自轉動力學分析

4.1　地球物理激發函數與自轉參數分解

將地球物理激發函數ψk分解為負荷變化激發函數和物質運動激發函數之和，相應地，地球自轉參數mk也分解為兩者貢獻之和

(57)

式中，k=1，2，3。

由式（27）和式（30）可得實測負荷變化激發的無受迫自轉運動方程

(58)

式（58）已假設內外力矩等于零，因而σr不是嚴格意義上的歐拉角頻率。假設地球負荷變化可用地表面密度變化表示，則由超低階重力位系數變化，如最大階數N=5或10，可按式（59）計算地表面密度變化

(59)

式中，ρw、ρe分別為水的密度和地球平均密度；Δhw為等效水高變化。

對于線性黏彈性形變地球，若假設地球內部形變各向同性且是微小量，垂向物質運動速度等于零，即ur=0，則由固體地球物理學可知，物質運動水平速度（uλ，uφ）與面密度變化ρwΔhw具有相同的球諧級數形式（59），頻率和相位一致。再令物質運動加速度，則在任意瞬時（而不同時刻的非線性時變與黏滯性相位特征，已蘊含在實測位系數變化時序中），物質運動速度（uλ，uφ）與等效水高變化Δhw之間的關系就可簡化為地轉流運動方程

(60)

按式（61）—式（63）計算地球自轉的物質運動激發函數［5］

(61)

(62)

(63)

利用式（59）—式（63），就可由實測超低階位系數變化，推算物質運動激發函數。

4.2　地球自轉動力學參數的精密可測性分析

由式（58）可知，形狀極移（負荷變化激發）ψm=Δμ1+iΔμ2和物質負荷激發的自轉速率變化，具有唯一性和精密可測性。由式（55）可知，VLBI運動學原理測定的地球自轉參數，也具有唯一性和精密可測性。兩類大地測量協同后，物質運動激發的自轉速率變化也具備了唯一性和精密可測性。

式（52）—式（54）中的自轉極移（m1，m2），屬于動力學監測，周日勒夫數k21，h21受地球物理流體運動摩擦、地幔黏滯性和液核作用，存在某種不確定性。考慮到周日勒夫數不隨時間變化，因此若利用3年以上的VLBI運動學與大地測量衛星、ITRF核心站徑向位移或超導重力變化的同步觀測時間序列，就可估計（精密標定）有效周日勒夫數，（復數），替換式（52）—式（54）中的k21，h21后，從而顯著改善自轉極移的精密可測性。

4.3　自轉動力學參數優化與進一步研究潛力

這里以錢德勒擺動和地球自轉速率變化為例，簡要說明實現多種自轉動力學參數聯動監測后，地球自轉動力學研究分析潛力。

4.3.1　地球自轉極移（錢德勒擺動）動力學參數估計

將式（58）代入式（28），顧及式（39），得負荷變化激發的自轉極移運動方程為

(64)

式中，為復數形式的周日勒夫數，為待估（精化）不隨時間變化的動力學參數。

考察式（64），自轉極移時間序列{m1+im2}和負荷變化激發函數時間序列由多種大地測量協同監測，而地球自轉極移速率時間序列可由{m1+im2}直接計算。當同步監測時間序列長度足夠時，就可估計周日勒夫數的實部和虛部，從而推動錢德勒擺動機制的深入研究，包括地幔黏滯性、液核效應的振幅放大因子和錢德勒擺動的耗散動力學機制等。

4.3.2　地球自轉速率變化動力學參數估計

地球物理激發的地球自轉速率變化方程可表示為［4］

(65)

式中，β為考慮海潮摩擦和地幔黏滯性拖曳效應的自轉速率變化尺度因子；α表示自轉形變耦合使自轉速率減小1－α；α、β為待估（精化）不隨時間變化的動力學參數。在IERS協議（2010）［4］中，α=0.997，β=0.750。

考察式（65），時間序列與{m3}由多種大地測量協同監測，自轉速率變化可按式（58）由物質負荷激發確定，而物質運動激發函數時間序列{h3}可在一定的地球物理假設條件下，由監測時間序列計算獲得。當監測時間序列足夠長時，就可估計自轉速率變化尺度因子β和自轉形變耦合參數α，從而推動海洋、大氣、陸地水等地球流體運動摩擦、地幔黏滯性拖曳效應、核幔耦合和液核效應等動力學機制的深入研究。

更一般地，多種自轉動力學參數聯動的監測方法，通過最大化地球自轉激發和自轉運動的大地測量直接觀測與時變監測性能，提高自轉動力學參數估計和動力學機制研究分析水平，優化地球激發角動量在海陸氣及地球各圈層間的交換與耦合機理，解譯歐拉-劉維方程作用下的自轉耦合、相位延遲和頻率共振現象，推動地球自轉激發動力學機制的研究不斷深入。

5　結束語

本文依據物理大地測量學原理，提出空間幾何物理大地測量協同的地固參考系定位定向理論和方法，進而通過統一大地測量和地球自轉運動的地固參考系基準，解析各種大地測量要素地球形狀極變化與自轉運動效應，從而發展地球質心、形狀極與多種自轉動力學參數聯動的監測方法，為深入研究自轉激發動力學機制與地球各圈層相互作用營造更有利的科學技術條件。主要結果包括：

（1）推導出空間幾何物理大地測量協同的地球質心與形狀極定位理論方法。該方法不依賴地球動力學協議和地球自轉運動，既能精密監測地球質心變化與形狀極移時間序列，也能將當前地固參考系定位定向到指定時間段內的平質心和平形狀極。

（2）發展了幾何物理大地測量協同的形狀極與多種自轉動力學參數聯動的監測方法，給出了地球衛星觀測、VLBI運動學測量、地面徑向位移和重力變化協同的地球質心、形狀極與多種自轉動力學參數聯動的監測模型和算法，可有效改善地球自轉動力學機理研究的約束條件。
