1文章摘要
科學劃定城市周邊生態源地、構建生態阻力面，對于理解景觀連通性、提升區域生態安全至關重要，是實現現代城市生態文明建設高質量可持續發展的關鍵。
本研究選取涵蓋自然與社會經濟要素的關鍵指標作為生態阻力因子，結合SHAP（Shapley加法解釋）的CatBoost 算法、電路理論，對湖州市生態安全格局進行了系統分析。結果表明：
1）識別出20個生態源地斑塊，總面積1117平方公里；2）基于可解釋機器學習結果，研究區東北部及中南部高生態阻力區面積為500.75平方公里，占區域總面積的8.6%；3）通過電路理論識別出40條生態廊道、348個生態夾點及11個生態障礙面。
研究結果支撐構建了 “兩屏、三帶、四廊、五區” 的空間框架。此外，通過三維真實地理空間景觀模型（3dRGLm）增強空間認知，為生態關鍵區域提供可視化的優化規劃思路。
本研究為推動區域高質量可持續發展提供了政策指導思路，對生態規劃與管理具有重要實踐意義。
關鍵詞
生態安全格局；機器學習；生態阻力面；生態系統服務功能重要性；規劃與啟示
2文章引言
城市化快速擴張加劇了區域景觀破碎化、棲息地隔離及物種間信息與物質交換受阻，導致生物多樣性減少，引發水土流失、環境污染、土地退化等一系列生態環境問題，威脅人類生存環境與經濟社會可持續發展，而城市生態空間作為日常生產生活的重要安全緩沖帶，對城鎮化中平衡經濟發展與環境保護至關重要。
“生態安全” 概念應運而生以應對上述問題，其源于1987年《我們共同的未來》報告中的環境安全理念，1989年國際應用系統分析研究所首次闡釋其內涵，強調其與人類社會的關聯，且與軍事、政治等安全同等重要。生態安全空間是維持生態系統功能、平衡經濟發展與生態保護的核心，研究者發現景觀格局、生態功能與過程的相互作用促進生態安全格局（ESPs）形成，該格局是保障生態系統功能可持續性的有效措施，其構建框架為 “生態源識別 - 生態阻力面構建 - 生態廊道提取”。
作為高質量發展與共同富裕示范區先行城市，湖州肩負探索共同富裕路徑的使命，且擁有聯合國全球地理信息知識與創新中心，為可持續發展提供支撐，因此本研究旨在科學自動構建生態安全格局，保障生態城市高質量可持續發展，維持生產與生態空間穩定，分階段推進自然資源高質量保護、生態文明建設及人居環境轉型三大目標。
3研究方法

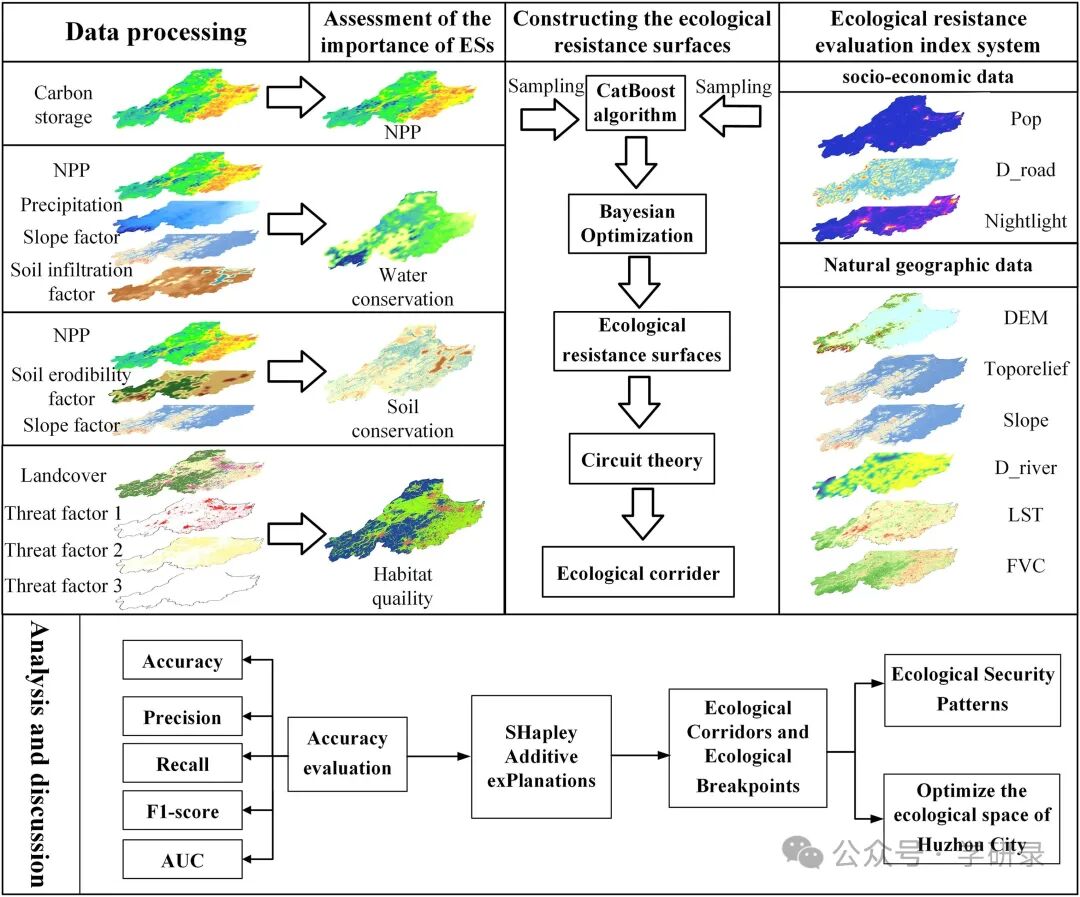

圖1.研究流程圖
3.1. 研究區域與數據

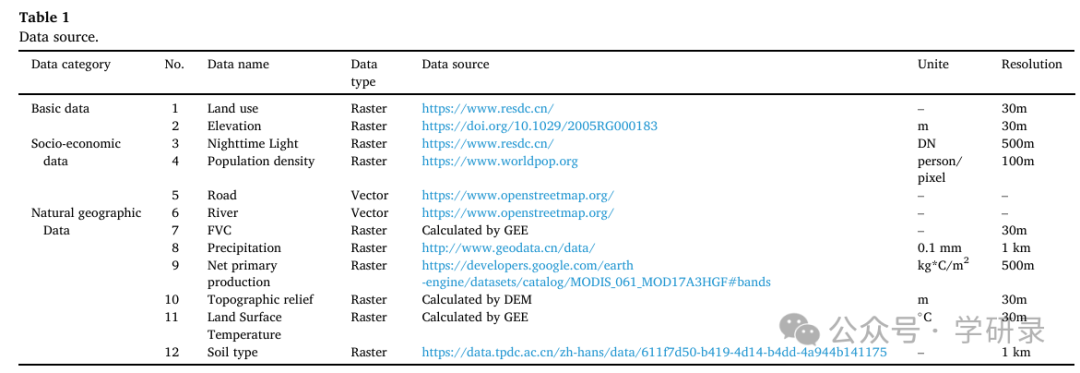

基本研究以浙江省湖州市（面積5820km2）為研究區，采用多源數據開展研究，包括30m分辨率土地利用、高程等基礎數據，500m夜間燈光、100m人口密度等社會經濟數據，以及河流、降水、植被覆蓋度（FVC）等自然地理數據，數據經柵格化處理后統一至30×30m分辨率，投影坐標標準化為 WGS_1984_UTM_Zone50N。
圖1. 研究地理位置。
3.2. 生態源地提取
先通過MSPA模型從森林、灌木林等生態功能強、人為干擾小的前景數據中提取核心區作為初步源地；
再評估碳匯（以植被凈初級生產力為指標）、水源涵養、土壤保持、棲息地質量四項生態系統服務功能，采用CRITIC法加權得到生態功能綜合質量指數，結合景觀形態特征，通過自然斷點法選取面積大于10km2的高功能區域作為最終生態源地。
3.3. 生態源地提取生態阻力因子選取
選取海拔、距河流距離、地表溫度、植被覆蓋度、人口密度、距道路距離、夜間燈等9項；
采用CatBoost算法構建阻力面，以生態源地（低阻力，正樣本）和低生態服務功能區（高阻力，負樣本）各8000個樣點（樣點間距 > 30m）為訓練數據（按7:3劃分訓練集與測試集），通過分層5折交叉驗證結合貝葉斯優化確定最優參數，以準確率、召回率、F1 分?jǐn)?shù)及 AUC 評估模型性能。
最后，基于生態源地和阻力面，運用電路理論，通過Circuitscape的Linkage Mapper模塊提取生態廊道，并識別夾點與障礙。
圖3. 生態阻力因子。 (a) 數字高程模型（DEM）；(b) 地形起伏度；(c) 坡度；(d) 距河流距離；(e) 地表溫度（LST）；(f) 植被覆蓋度（FVC）；(g) 人口密度；(h) 距道路距離；(i) 夜間燈光。
4研究結果
4.1 生態系統服務功能（ESs）分析
2022年湖州市四項生態系統服務功能（碳匯、土壤保持、水源涵養、棲息地質量）空間異質性顯著。其中，碳匯高及極高值區面積2616.04km2（占44.88%），主要分布在西南天目山、龍王山及支流、中南部莫干山和北部顧渚山；土壤保持高及極高值區2513.66km2（43.21%），集中于西南高森林覆蓋率山區；水源涵養高及極高值區較小，為1124.36km2（19.34%），主要在中南部，與土壤黏粒含量高導致保水能力強但滲透性差相關；棲息地質量低及極低區僅588.1km2（10.1%）。
碳匯、土壤保持、棲息地質量空間分布整體呈現 “西南高、東北低”，水源涵養則為 “西南高、中部低”。
經MSPA初步篩選結合CRITIC法加權的四項服務功能評估，最終確定20個生態源地斑塊（面積1117km2，占19.19%），主要位于安吉、德清、長興縣；低生態服務功能區面積1703.53km2（29.27%），集中在南潯區。

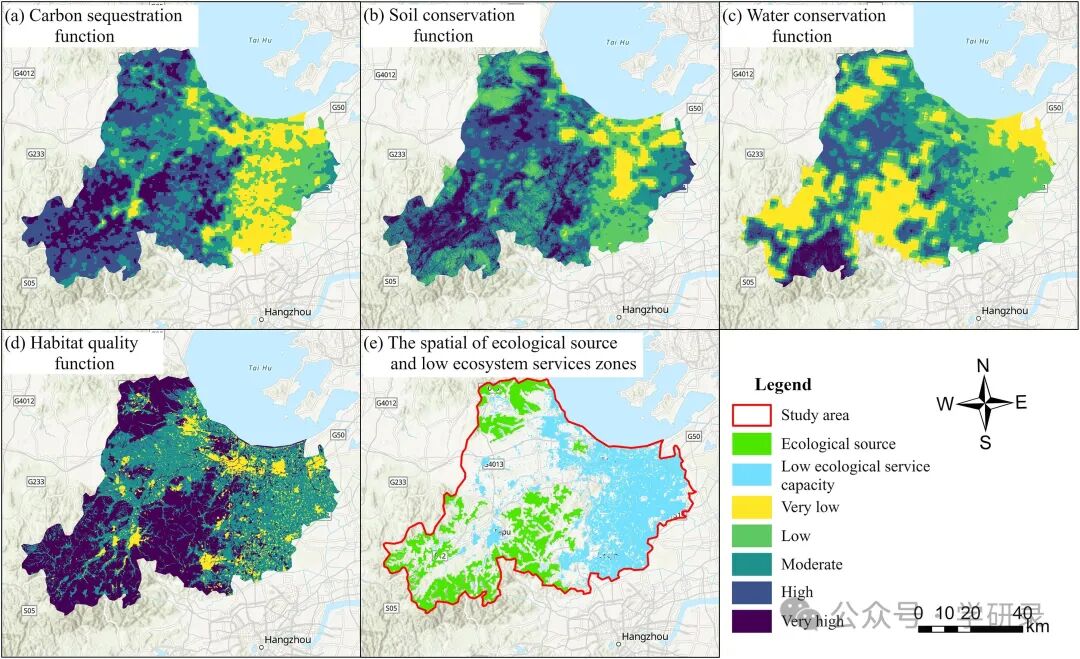

圖4. 生態系統服務功能（ESs）重要性及服務功能提取能力分區。（a）碳匯功能；（b）土壤保持功能；（c）水源涵養功能；（d）棲息地質量功能；（e）生態源地與低生態服務功能區的空間分布。
4.2 生態阻力面
阻力因子特征分析顯示，DEM與其他因子交互最顯著（與LST、夜間燈光、人口呈負相關，與FVC呈正相關），且各因子無共線性，樣本分離度高。
對比七種機器學習算法，CatBoost表現最優，訓練集AUC達0.998，測試集AUC為0.992，準確率、召回率等指標均超0.93。
特征重要性排序?yàn)椋篋EM（24.46）> 距道路距離（15.85）> 夜間燈光（11.77）> 距河流距離（11.38）>FVC（11.1）等。
SHAP分析揭示各因子閾值效應：如DEM在97.5m時影響反轉（高于此值對生態源地為正效應），LST在26.13℃以上負面影響增強，F(xiàn)VC超0.75 時正效應更顯著，人口密度超1.7 人/像素、距道路越近則負面影響越大等。

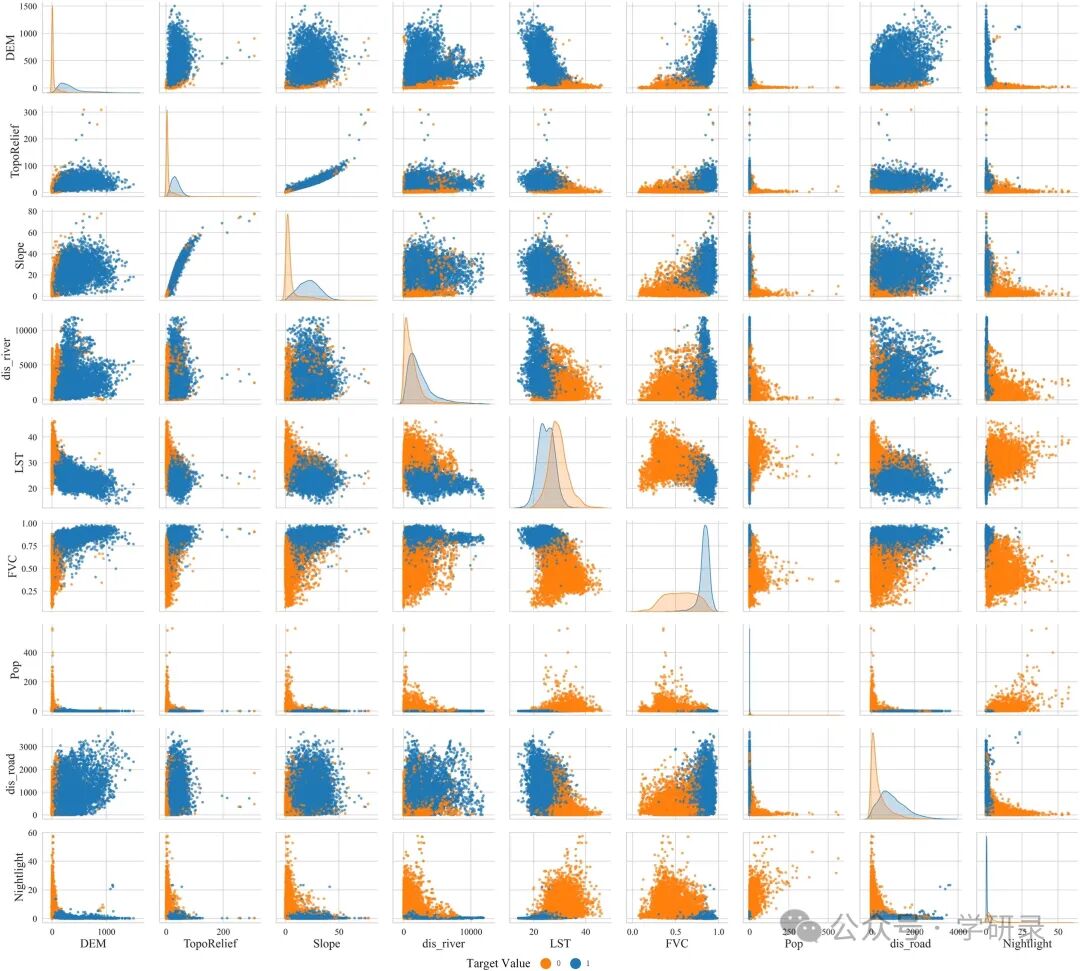

圖5. 阻力因子間的配對圖（藍色 0 代表低生態功能區；橙色 1 代表生態源地）

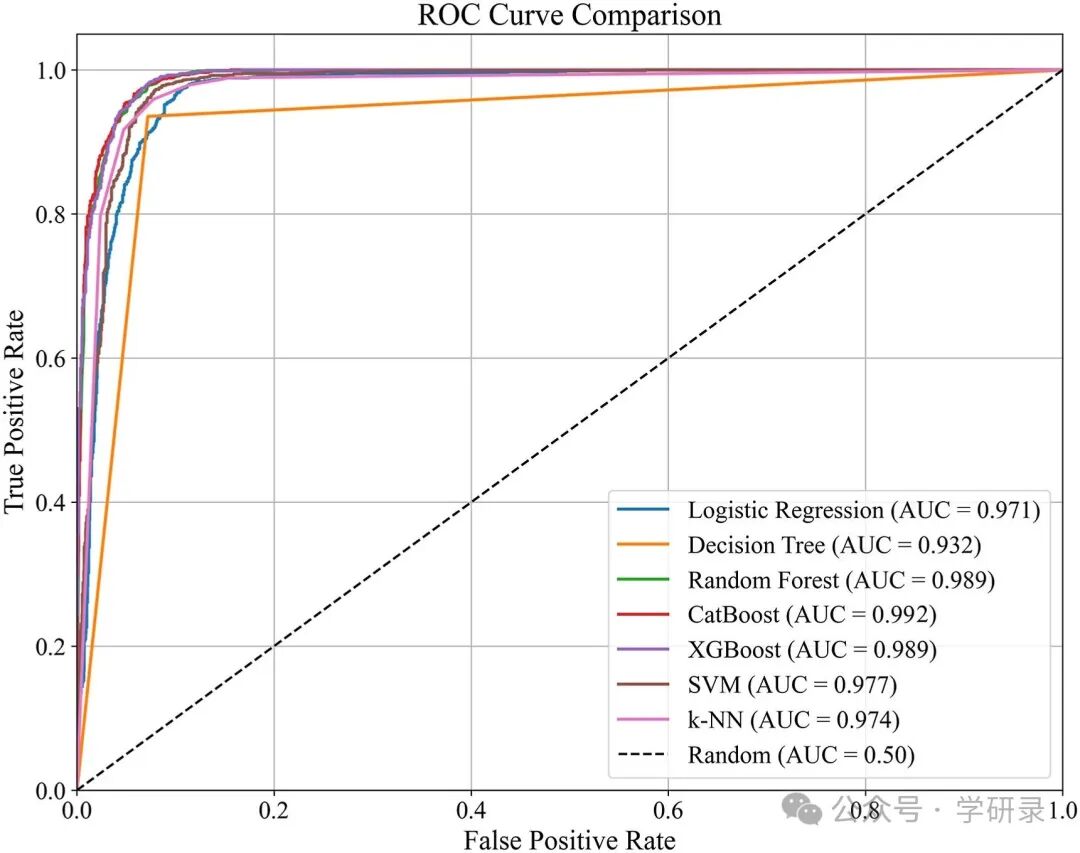

圖6. 機器學習模型的比較與選擇
圖7. CatBoost模型中的特征貢獻度與AUC表現

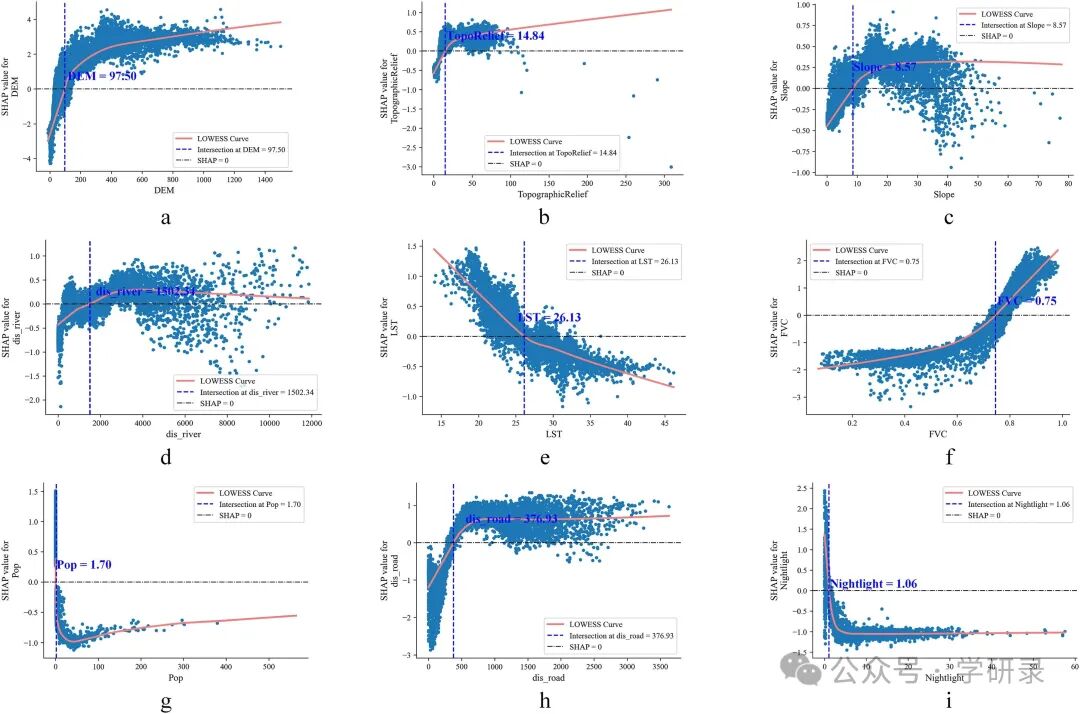

圖8. 基于CatBoost模型的SHAP特征依賴圖
4.3 生態阻力面（ERS）空間分布
DEM、夜間燈光、LST 等為正阻力因子（值越高阻力越強），距河流、道路距離及FVC為負阻力因子（值越高阻力越弱）。
經自然斷點分類與特征重要性加權疊加，高生態阻力區面積500.75km2（占8.6%），主要分布在東北部（城市交通樞紐，人類活動頻繁、河網密集，阻礙生物遷移）和中南部（受地形影響，海拔高、坡度陡、地形起伏大）。
CatBoost模型預測的阻力面與實際現象高度吻合，可靠性強，體現出湖州市生態阻力面顯著的空間異質性。

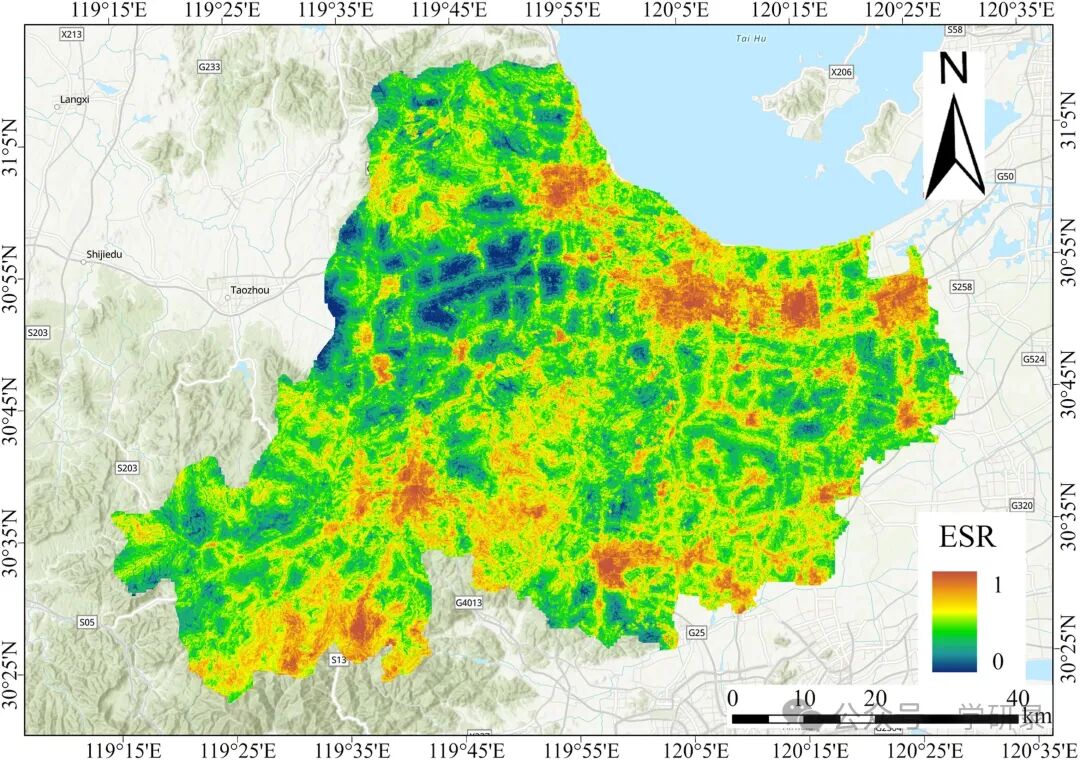

圖9. 基于CatBoost模型構建的湖州市生態阻力面（ERS）
4.4 生態修復關鍵區域
生態源地按生態流中心性分為關鍵（占 50.68%）、重要（28.26%）、一般（21.06%）三類，關鍵區主要在天目山、龍王山、莫干山，物種豐富且形成穩定生態屏障。
基于電路理論提取40條生態廊道（總長298.826km），分關鍵、重要、一般三類，關鍵廊道集中在天目山等區域，有效連接破碎化源地。生態連通性顯示，天目山 - 龍王山 - 莫干山連通性最強，牟山 - 顧渚山最弱（受人類活動影響大）。識別348個生態夾點（總面積 22.87km2），最大者位于天目山 - 莫干山連接帶（4.15km2）；11個最高級生態障礙面（0.6km2）分散于天目山 - 莫干山區域，部分與夾點相鄰，為亟需修復的關鍵區域。

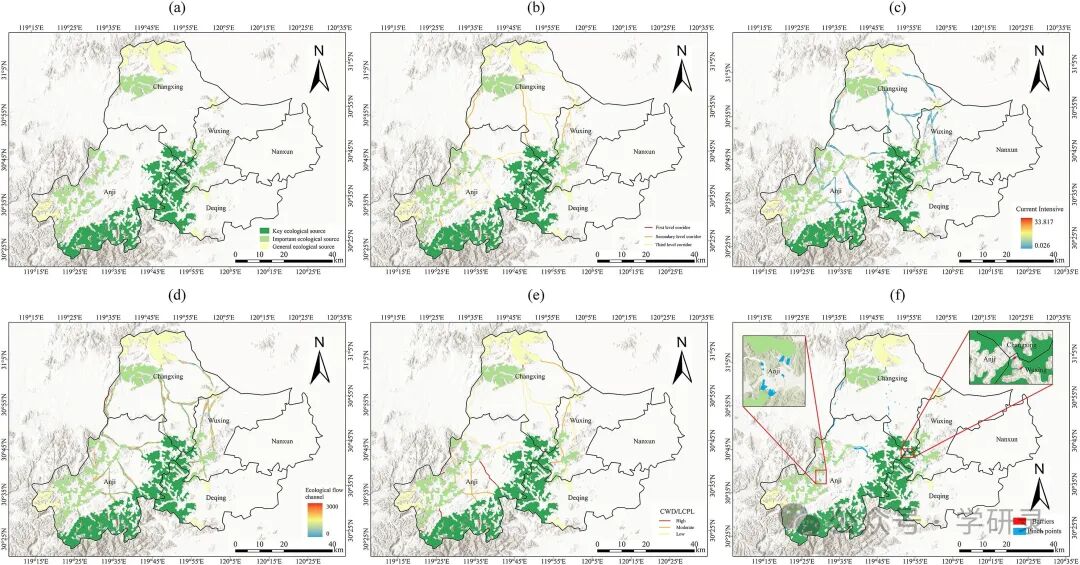

圖10. 各生態要素的提取與分級
5研究討論
通過整合MSPA和InVEST模型識別生態源地，結合景觀形態與多項生態系統服務，較傳統方法更全面，且識別的1117km2生態源地超過規劃目標，與政策及文獻一致，驗證了可靠性。
貝葉斯優化的CatBoost 模型處理高維、非線性空間數據能力強，測試集AUC達0.992，結合SHAP揭示了DEM、FVC等因子的閾值效應，如DEM超97.5m 對生態源地呈正效應，LST超26.13℃負面影響增強等，印證了生態阻力的閾值特性。
基于此，湖州構建了 “兩屏、三帶、四廊、五區” 生態安全格局，“兩屏” 為天目山和顧渚山生態屏障，“三帶” 起緩沖整合作用，“四廊” 保障生態連通，“五區” 各有側重，呼應當?shù)匾?guī)劃。

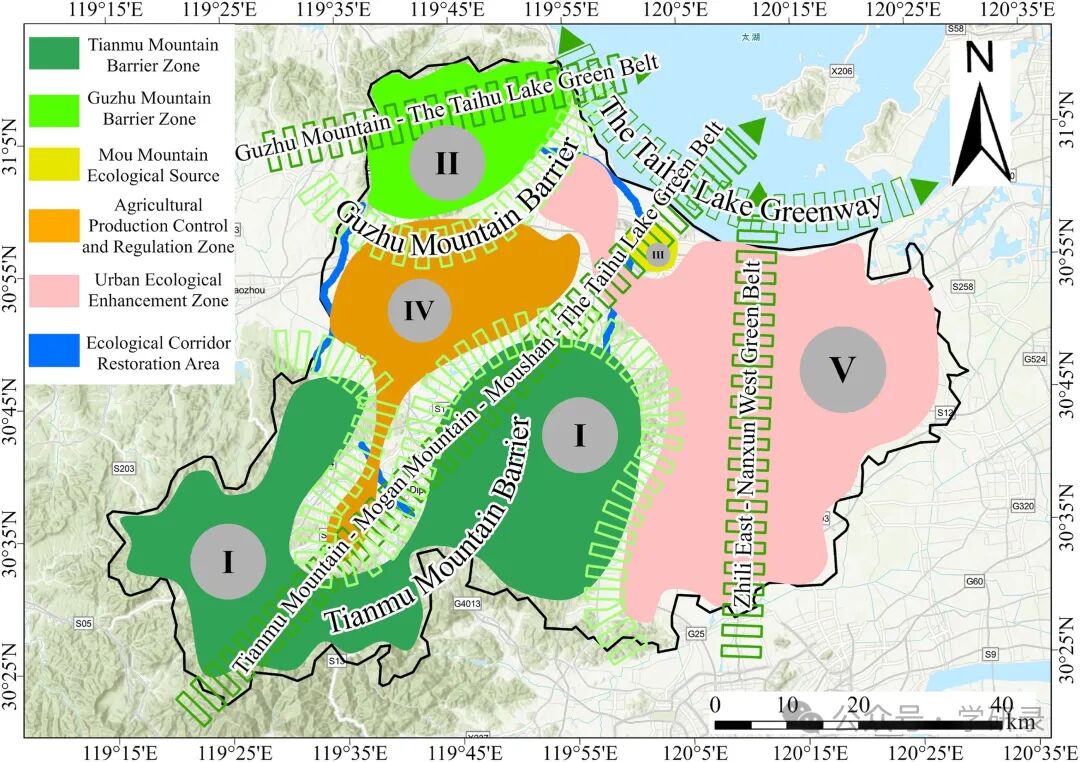

圖11. 湖州市生態安全格局
3dRGLm通過三維虛擬空間增強人地關系認知，結合SHAP分析為生態空間建設提供定制建議，輔助決策。
圖12. 3dRGLm促進了湖州生態空間的優化。
研究存在局限性：碳儲量評估未涵蓋土壤碳匯及微尺度單元，數據分辨率不一致可能影響結果，生態廊道等需實地驗證，模型普適性待考。
未來研究將向三維空間轉型，細化城市綠色空間結構與生態過程，推動自然與社會經濟協調發展，助力高質量可持續城市建設。
6研究結論
本研究整合MSPA-InVEST模型、貝葉斯優化的CatBoost算法及電路理論，對湖州市生態安全格局進行分析，旨在平衡區域保護與發展。研究結果為制定適宜的管理措施提供了可推廣的科學理論依據。研究表明：
所選生態阻力因子未呈線性關系，且樣本間存在顯著分離。研究發現，CatBoost在處理非線性關系方面具有顯著優勢，模型預測精度較高。
影響生態源地的三個主要特征為數字高程模型（DEM）、距道路距離和夜間燈光。運用SHAP闡明各阻力因子的貢獻值時，發現存在閾值效應；具體而言，當阻力因子超過某一閾值時，會對預測結果產生正向或負向影響。
基于包含生態源地、生態廊道及生態夾點的湖州市生態安全格局，劃定了 “兩屏、三帶、四廊、五區” 的生態分區治理方案。此外，通過結合可解釋機器學習與三維真實地理空間景觀模型（3dRGLm），為優化區域生態安全提供了實踐參考。
